产品介绍

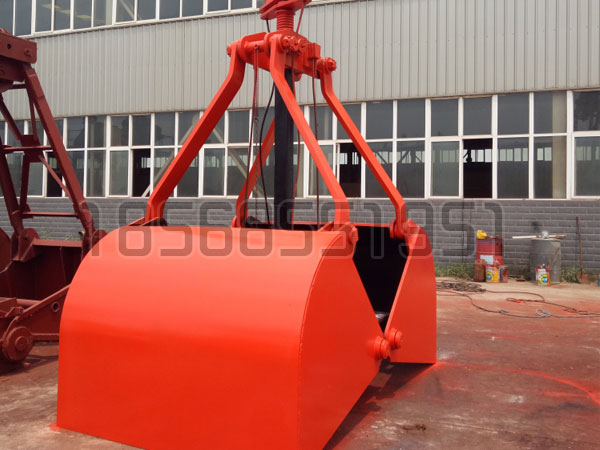

单绳抓斗用于只有一个起升卷筒(单钩)的起重机上,具有开闭机构新颖,装卸料时开闭自如, 整机使用拆挂方便。适用水下、陆上作业,进行抓取、堆积。按结构特点分X型(悬挂式)和U型。
单绳抓斗结构
单绳抓斗一般组成由吊梁(环)、钢丝绳、滑杆、上承梁、滑架组、下乘梁、撑杆、斗部。
单绳抓斗工作原理:
单绳抓斗其开闭主要是弹性元件、滑架、锁钩等配合运动。抓料时,张开的抓斗降到物料上后,钢丝绳继续下降使滑架下滑,由于滑架上弹簧的作用,使爪子扣在钩上,司机起升滑架使下横梁上升,颚板闭合。卸料时,满载斗被送到卸料场的料堆或地面时,钢丝绳继续下降,使滑架下滑一段距离,钩口对爪子的压力立即失去,在头部上压弹簧的作用下,爪子旋转脱开钩口,司机再度升起,在下横梁和物料自重的作用下逐渐使颚张开。

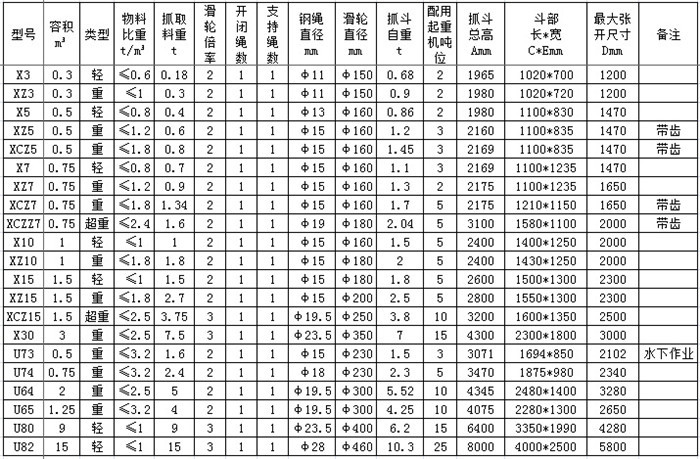

单绳抓斗型号:
X3、XZ3、X5、XZ5;
XCZ5、X7、X27、XCZ7;
XCZZ7、X10、XZ10、X15;
XZ15、XCZ15、X30、U73;
U74、U64、U65、U80;
U82。
注:本抓斗无法空中张合。
单绳抓斗用于只有一个起升卷筒(单钩)的起重机上,具有开闭机构新颖,装卸料时开闭自如, 整机使用拆挂方便。适用水下、陆上作业,进行抓取、堆积。按结构特点分X型(悬挂式)和U型。
单绳抓斗结构
单绳抓斗一般组成由吊梁(环)、钢丝绳、滑杆、上承梁、滑架组、下乘梁、撑杆、斗部。
单绳抓斗工作原理:
单绳抓斗其开闭主要是弹性元件、滑架、锁钩等配合运动。抓料时,张开的抓斗降到物料上后,钢丝绳继续下降使滑架下滑,由于滑架上弹簧的作用,使爪子扣在钩上,司机起升滑架使下横梁上升,颚板闭合。卸料时,满载斗被送到卸料场的料堆或地面时,钢丝绳继续下降,使滑架下滑一段距离,钩口对爪子的压力立即失去,在头部上压弹簧的作用下,爪子旋转脱开钩口,司机再度升起,在下横梁和物料自重的作用下逐渐使颚张开。
单绳抓斗型号:
X3、XZ3、X5、XZ5;
XCZ5、X7、X27、XCZ7;
XCZZ7、X10、XZ10、X15;
XZ15、XCZ15、X30、U73;
U74、U64、U65、U80;
U82。
注:本抓斗无法空中张合。
