操作天车行车进行空中翻转物件的操作技巧
发布时间:2018/04/10
在生产作业中,由于某种生产工艺的要求,需要把某种物件在空中翻转90度或180度,以便完成某种工艺过程。在这种情况下,通常采用具有主、副两套起升机构的天车来实现这种工艺过程。
1.物件翻转90度的操作方法

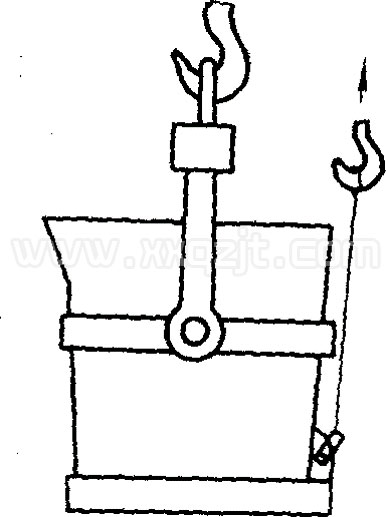

浇包的翻转就是物件翻转90度的一个实例。其操作方法是:用具有主、副两套起升机构的天车来完成浇包翻转的任务。一般是将主钩挂在被翻物件如浇包等的上部吊点上,用来担负浇包的吊运。副钩挂在下部吊点上,用来使浇包倾翻。如图所示。
起吊时,两钩同时提升并开动大、小车把钢水包运至浇铸位置。在浇铸时,两钩同时下降,将浇包降到适于浇铸的合适高度时,再慢速提升副钩,使浇包底部逐渐上升,同时,主钩继续下降并调整小车的位置,以确保在浇包翻转的同时,使浇包的浇嘴时刻对准浇口,并使倒出的钢液准确地注入浇口,在浇注过程中,主、副钩都应采用慢速档,缓慢地倾倒钢液,以防钢液冲坏砂模。
2.物件翻转180度的操作方法

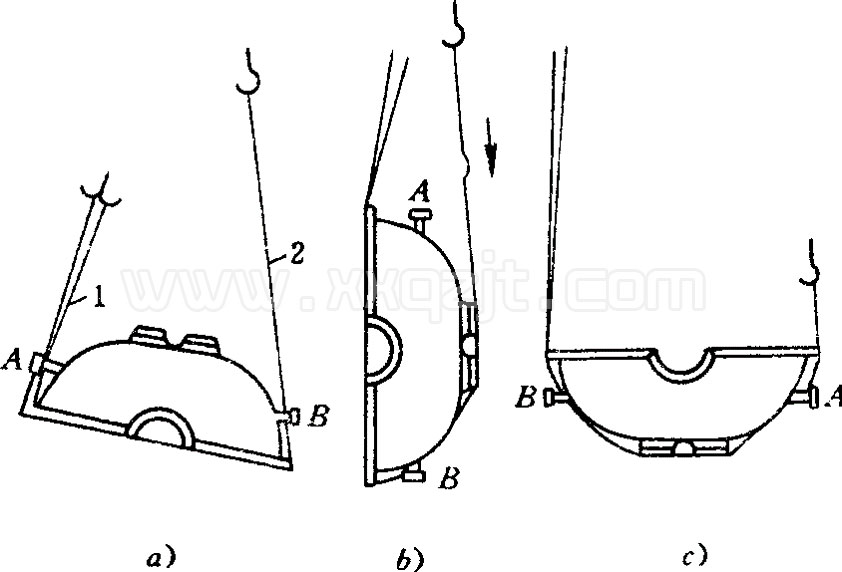

在很多情况下,如工艺安装、机件加工或设备检修,需要把工件翻转180度,其操作方法如图所示。用两套较长的吊索。同挂图a中的B点。吊索1绕过物件的底部后,系挂在主钩上,而吊索则直接系挂在副钩上。系挂妥当之后,两钩同时提升,使物件离开地面约0.3~0.5米,然后停止副钩而继续提升主钩,此时工作将在空中绕B端逐渐向上翻转。为使B点始终保持距离地面0.3~0.5米的距离,在主钩逐渐提升的同时,继续降落副钩。在主、副钩的这样缓慢而平稳地协调动作下,即可将工作翻转90度。如图b所示.当物件翻转900后。副钩连续慢速下降,主钩继续上升,以防止:工作触碰地面。经过这样连续动作.工作上部则依靠在副钩的吊索上.随着副钩的下降.工作的A端绕B端顺时针方向转动.使工件安全地翻转180度。
物体在空中翻转的示意图
a)主钩起升b)翻转90度c)翻转180度
