如何操作天车翻转物件及操作要领
发布时间:2018/04/08
在生产中,由于加工工艺和装配工艺的需要,天车司机在工作中还经常遇到把物件翻转90度或180度的操作。最常见的翻转形式有两种:一种是地面翻转,另一种是空中翻转。地面翻转一般是用单钩进行,空中翻转要用双钩配合进行。今天我厂小编给大家介绍下操作天车行车进行地面翻转物件的方法。
1.物件的兜翻操作
兜翻又称兜底翻。这种兜翻操作适用于一些不怕碰撞的铸锻毛坯件。其翻转操作要领是:
(1)被翻转的物件兜挂方法要正确,绳索应兜挂在被翻转物件的底部或下部。一般死圈扣的锁点放在被翻转物件远离重心的下部。
(2)绳扣系牢后,推动起升控制器手柄,使吊钩逐步提升。
2.物件的游翻操作
游翻的方法对于一些不怕碰撞的盘状、扁形工作的翻转尤为适合。其操作要领是:根据被翻物件的尺寸大小和形状,先把已吊挂稳妥的被翻物件提升至稍离地面时,快速开动大车或小车,人为地使吊物开始游摆至最大摆角的瞬间,立即开动起升机构,以最快的下降速度将物件快速降落。当被翻转物件的下角部位与地面接触后,如下图所示。吊钩继续下降,物件在重力矩的作用下自行倾倒,在钢丝绳的松弛度足够时,即停止下降,同时向回迅速开动大车或小车,用以调整车体位置,以达到当被翻物件翻转完成后,钢丝绳处于铅垂位置。游翻操作时要防止物件与周围设备碰撞,要掌握好翻转时机,动作要快、要准。
3.物件的带翻操作
对于某些怕碰撞的物件,如已加工好的齿轮、液压操纵板等精密件。一般都采用带翻操作来完成,如下图所示。
带翻的具体操作方法是:带翻操作时首先把被翻转的物件吊离地面,再立着慢慢降落,降到被翻物件与地面刚刚接触时,迅速开动大车或小车,通过倾斜绷紧的钢丝绳的水平分力,使物件以支点A为中心作倾翻运动。当吊物重心G超过支点A时,物件在重力矩作用下。就会自行倾倒。在被翻物体向自行倾倒时,要顺势开动起升机构落钩并控制其下降速度,落钩时要使吊钩保持垂直

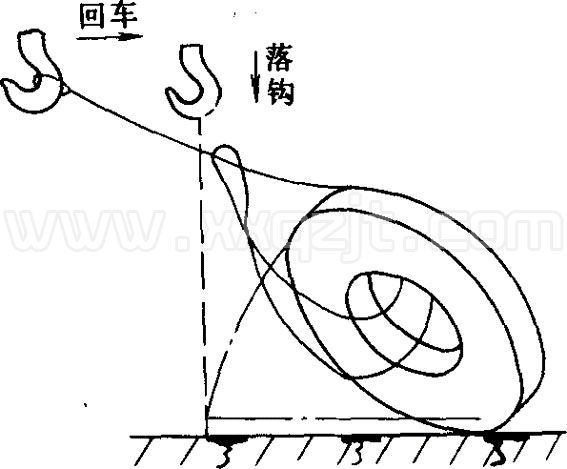

物件游翻示意图

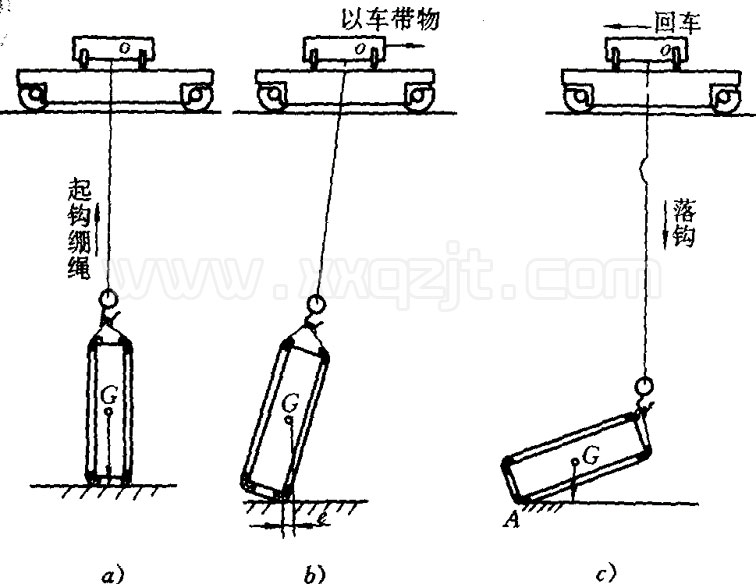

带翻操作示意图
a)起钩绷绳b)开车带物件c)落钩翻转
值得注意的是:带翻这种操作,被翻转的物件必须是扁形或盘形物件,吊起后的重心位置必须较高,底部基面较窄。另外在操作过程中,要使吊钩保持垂直,在带翻拉紧钢丝绳成一定角度以后,不允许起升卷扬,以免钢丝绳乱绕在卷筒上或从卷筒上脱落而绕在转轴上绞断钢丝绳。再有,物件翻转时,车体的横向运动和吊钩的迅速下降等彼此要配合协调。
操作天车进行翻转物件的操作时,一定要注意安全,最好有长期经验的操作人员进行操作。
