电动葫芦断火限位器的结构、工作原理、作用及调整

发布时间：2019/01/14

作为单梁起重机上常用的起升机构，钢丝绳电动葫芦也需要有安防护全装置保护设备的安全运行，有些朋友对电动葫芦断火限位器不是太了解，不明白“断火”的意思。小编为大家介绍下电动葫芦断火限位器的工作原理、作用以及保养调整。

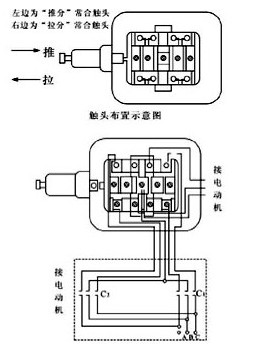

电动葫芦断火限位器的结构：

电动葫芦断火限位器是安装在起升电机机座上，与电动葫芦自身的限位杆配套使用，从而达到上升、下降双向限位的目的。

断火限位装置由断火限位器和导杆组成。断火限位器安装于起升电动机接线盒上，用于起升机构的上下限位保护。

断火限位器工作原理：

钢丝绳导绳器卡板拨动导杆进而带动断火限位开关切断起升电动机电源。

电动葫芦断火限位器的作用：

断火限位器实际是行程开关的一种，断火就是切断电源。

行程开关只是控制接触器的线圈，如果接触器本身出了为题。行程开关就起不到保护作用了。断火限位器是机械式保护，接线正确的话。它可以起到保护。断火限位器是限制钢丝绳只能在一定范围内提升或下降的一个保险机构，在钢丝绳导程器接触到断火限位器时，电动葫芦会自动停止。

电动葫芦断火限位器的保养与调整：

断火限位器的调整是通过调整限位杆上的两个撞块实现的。

调整的方法是：松开撞块上的螺钉，撞块分置于导绳器卡板两侧，卡板能自如的推动撞块移动。启动电机开始起升，卡板推动上限撞块移动，升至吊钩滑轮外壳上沿距卷筒外壳下沿150mm～50mm时，停止上升，点动下降按钮，导绳器向回移动10mm左右时，停机，移动上限撞块靠近卡板，旋紧螺钉即可。

下限位置的调整同上，只是方向相反，但必须保证吊钩处于最低位置时，卷筒上留有3圈以上钢丝绳。

调整完后，可空载试吊数次，验证上、下限位是否符合要求。

钢丝绳电动葫芦在出厂前一般都会进行调整，客户可以放心使用，如果有什么疑问，欢迎和我们沟通联系。
