5吨L型电动葫芦门式起重机技术参数

L型电动葫芦门式起重机是指以电动葫芦葫芦作为起升机构的L型单主梁门式起重机，与常规MH型门式起重机不同的是其支腿形状像字母L，故得其名。小编为大家介绍下5吨L型电动葫芦门式起重机技术参数。

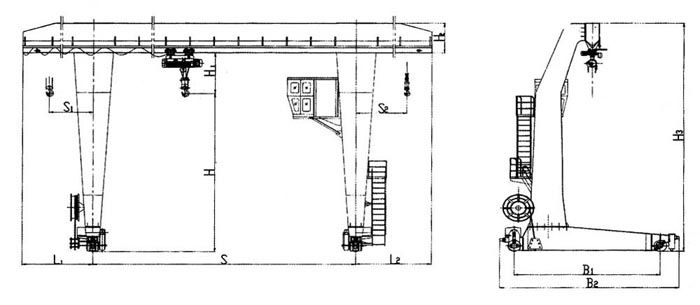

L型电动葫芦门式起重机结构图：

5吨L型电动葫芦门式起重机技术参数表：

起重机			t	5
跨度			m	16	20	30
起升高度			m	6    9
运行机构	运行速度	地面	m/min	20
		司机室		20    30     40
	电动机	地面	型号/kw	YZR132M2-6/4X2		YZR160M1-6/6.3x2
		司机室
	减速器			ZSC400		ZSC600
	车轮直径		mm	400		500
电动葫芦	型号			CD1          MD1
	起升速度		m/min	8              8/0.8
	运行速度		m/min	20
	电动机	起升	型号/kw	ZD141-4/7.5            ZDS10.8/7.5
		运行		ZDY121-4/0.8
工作制度				A5
荐用钢轨				P38                  P43
电源				三相交流  380V  50Hz
起重机质量	地面		kg	16500	20000	26500
	司机室		kg	17500	21000	27500
最大轮压			kN	80	90	103
基本尺寸	L1		mm	5000	6500	9000
	L2		mm
	H1		mm	1120
	H2		mm	900	1000	1250
	H3		mm	8050/11050	8150/11150	8400/11400
	B1		mm	6000-7500	6000-7500	6000-7500
	B2		mm	4550-6050	4550-6050	4550-6050
	S1		mm	4600	6100	8500
	S2		mm	4600	6100	8500

本样所提供重量为设计值，制造值+15%
