起重机小车轨道安装偏差标准

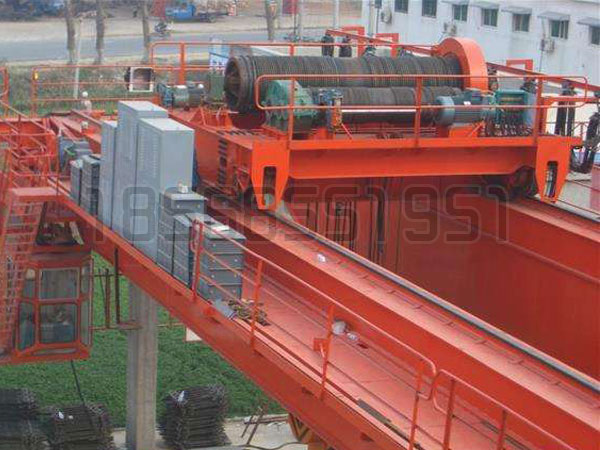

在前面的文章中，我们介绍了起重机大车轨道的安装标准，那些只是起重机轨道安装标准的一部分，今天我们介绍下起重机小车轨道安装标准。起重机的小车轨道一般是指双梁桥式起重机或者双梁门式起重机上的，安装标准有一部分是和大车相同的，总的标准如下：

1、两轨道相对标高：偏差<10mm，用水平仪测量

2、轨道纵向倾斜度：1/1500

3、轨道接头处高低偏差：≤1mm，用钢直尺和塞尺测量

4、轨道接头处左右错位：偏差≤1mm，用钢直尺和塞尺测量

5、平行两条轨道接头错开：≥500mm，用钢卷尺测量

6、 轨道跨距偏差：小于50t的正轨箱型梁及半偏轨箱型梁的轨距极限偏差：端处为±2mm，跨中，当S≤19.5m，为＋1～＋5mm，当S＞19.5m，为＋1～＋7mm。其它梁不超过±3mm。用钢卷尺测量。

7、轨道接头间隙：e≤2mm，用钢直尺和塞尺测量，直接头或45°斜接头

8、扭度≤1.5mm

9、轨道弯曲偏差：≤3mm

10、轨顶面和侧面磨损（单侧）：≤3mm

11、端部轨道长度：≥1.5m 用钢卷尺测量，端部加挡块

12、轨道产生较小横向裂纹，用鱼尾板连接，鱼尾板连接螺栓一般4-6个；纵向裂纹和斜裂纹报废。

13、小车轨道每组垫铁不超2块，长度不小于100mm，宽度比钢轨底宽10-20mm，2组垫铁间距不小于200mm，垫铁与轨道底面实际接触面积不应小于名义接触面积60%，局部间隙不大于1mm。



说明：

轨道的直线性，可以用拉钢丝的方法进行检查，即在轨道两端车挡上拉一根0.5mm的钢丝，然后用吊线锤的方法逐点测量，间隔2m左右。

轨道标高，可用水平仪测量。

钢轨的跨度用钢卷尺检查，尺一端用卡板固紧，另一端拴一个弹簧秤，其拉力对于跨度10-19.5m的起重机拉力取98N，22-31.5m的起重机拉力取147N，间隔5m测量一次，测量前在钢轨中间打一冲眼， 各测量点弹簧秤拉力一致。



要做到轨道跨距与起重机跨距相符，在轨道安装时，要派专人用钢盘尺和弹簧秤准确测量两轨间距，不能用皮尺。为了做到两条轨道的安装高度一致，要先用水准仪测定混凝土吊车梁或钢梁的表面标高。误差过大，应请土建施工单位修正，误差较小，可在安装轨道时用垫板调整。
