LX型电动单梁悬挂起重机的安装标准及轨道安装要求
发布时间：2018/05/04

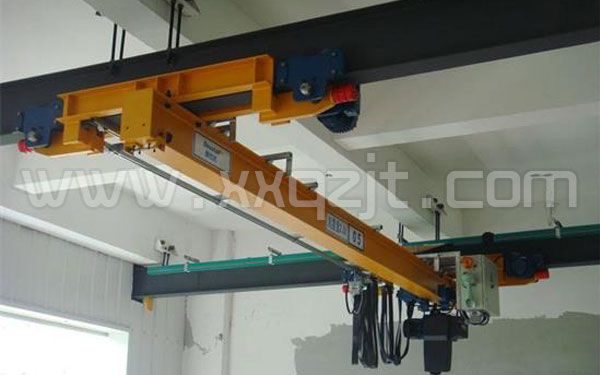

LX型单梁悬挂起重机是室内常用的一种起重设备，和电动单梁起重机不同的是，该型起重机主梁是悬挂于工字钢轨道下方的。我厂小编为大家讲解下LX型电动单梁悬挂起重机的安装标准以及悬挂型工字钢轨道的安装要求。
1、将主梁、端梁用销轴连接起来，应注意拧紧轴端挡板螺栓，使销轴连接可靠。主、端梁组装后可按标准JB/T2603中的有关要求进行检验。
2、将起重机的终点行程开关及运行机构电机控制箱、电动葫芦控制箱等电器组装到端梁上，接通有关电器部分，调试两台运行电机，使其转向一致。
3、电动葫芦可预先装在主梁上，同起重机一起架设到轨道上，也可以分别架设。
4、按原理图、接线图接通全部操纵电器线路，必须保证起重机动作方向与操纵按纽所规定的方向一致。
5、起重机轨道为两根平行的工字钢，随工字钢之大小调整车轮上的垫圈。调整方法与电动葫芦小车安装相同。
6、悬挂型轨道安装技术要求：
（1）跨度偏差：△S=±5mm；
（2）同一截面上的两根轨道面的高低差（即标高差）：△h≤S/1000（S---起重机跨度mm）；同一侧轨道面，在两个吊点间的标高差：△h≤L/1000（L---起重机跨度mm）；但最大不得超过10mm；
（3）轨道纵向倾斜度：≤L/1000；
（4）轨道水平方向弯曲偏差：在轨道总长度内，侧向极限偏差为±10mm；每2m测量长度内的极限偏差不应超过±1mm。
电动单梁悬挂起重机调试方法
安装完毕应进行调试
1、空载试验，检验起升和运动动作方向是否与按钮标志相符；车轮与轨道间间隙是否合适；制动器是否可靠；如有异常进行调整。
2、静载试验，以额定负荷的25%开始，然后以50%,75%,100%,110%逐级加到125%的荷载进行起吊，每次吊起重物离地面100—150mm处停留5—10分钟，中午不得自行降落，在超载实验时，把小车开到主梁中用水准仪测量主梁下挠度不得低于主梁跨度的1/700，卸载后小车开到端部，再测主梁弹性变形值，主梁不得产生塑性变形。
3、动载试验。各机构动载应先分别进行。而后作联动实验，同时开动二个机构，试验载荷为1.1倍额定满载，试验无异常后交付使用。
起重机的安装是起重机正常运行的保障，在安装悬挂起重机时一定要按照标准安装。
