电动单梁起重机进行变频改造方案
发布时间：2018/10/13

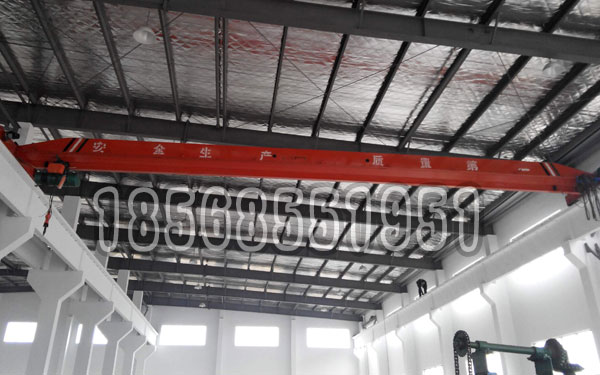

电动单梁起重机原控制系统为地面接触器控制，现应用户要求改造为遥控变频控制。小编为大家简单介绍下改造方案。
变频调速主要优点
1、变频调速主要变现：
节能；提高生产效率；调速；提高产品性能；提高生产线的自动化和改善使用环境等方面。
2、变频调速主要特点：
2.1 控制电机的启动电流，增加电机和减速机使用寿命。
2.2 降低电力线路电压波动，保护电网。
2.3 启动时需要的功率更低，达到节能减耗效果。
2.4 可控的加速功能，使起重机可缓慢加速，起重机运行平稳，减少机械磨损。
2.5 可调的运行速度，使用起来更方便。
2.6 可调的转矩极限，保护机械不损坏。
2.7 受控的停止方式，使停止更平稳。
2.8 节能，能节能20%。
2.9 可逆运行控制，能简化线路，降低改造率。
3、改造方案
3.1 葫芦运行机构：
3.1.1 2-3T 葫芦运行电机为ZDY12-4/0.4KW,电压为380V, 电流1.25A, 选用西门子变频器, 型号为6SL32240CA211UA0 ；或ABB变频器， 型号为ACS550-01-03A3-4;依据现场情况选配进线电抗器。制动电阻阻值为210欧，功率为0.3KW。
3.1.2 5T葫芦运行电机为ZDY21-4/0.8KW, 电压为380V, 电流2.4A, 选用西门子变频器, 型号为6SL32240CA211UA0 ；或ABB变频器型号为ACS550-01-05A3-4; 依据现场情况选配进线电抗器。制动电阻阻值为210欧，功率为0.4KW。
3.2 葫芦起升机构：
3.2.1 2T葫芦起升电机为ZD31-4/3KW,电压为380V, 电流7.6A, 选用西门子变频器,型号为6SL32240CG255UA；0或ABB变频器型号ACS850-04-010A-5+J400+N3050+N5050;依据现场情况选配进线电抗器。制动电阻阻值为80欧，功率为2KW.
3.2.2 3T葫芦运行电机为ZD32-4/4.5KW, 电压为380V, 电流11A, 选用西门子变频器, 型号为6SL32240CG275UA0 ；或ABB变频器型号
ACS850-04-018A-5+J400+N3050+N5050;依据现场情况选配进线电抗器。制动电阻阻值为40欧，功率为3KW.
3.2.3 5T葫芦运行电机为ZD41-4/7.5KW, 电压为380V, 电流18A, 选用西门子变频器, 型号为6SL32240CG311UA；0或ABB变频器型号
ACS850-04-030A-5+J400+N3050+N5050;依据现场情况选配进线电抗器。制动电阻阻值为20欧，功率为6KW.
3.3 大车运行机构：
3.3.1 2-5T 起重机大车运行电机为两台ZDY21-4/0.8KW, 电压为380V, 总电流4.8A,选用西门子变频器, 型号为6SL32240CA230UA0；或ABB变频器型号
ACS550-01-06A9-4; 依据现场情况选配进线电抗器。制动电阻阻值为84欧，功率为0.8KW.
3.4 制动电阻
葫芦起升机构，运行机构和起重机大车运行机构所选变频器的制动电阻均采用防尘、耐高温型管状电阻，固定在控制箱外部，保持良好通风性。
3.5 变频调速控制方式
3.5.1 起重机大车运行和葫芦运行变频器，采用多段速数字量V/f 控制方式。
3.5.2 起重机大车运行和葫芦运行变频器，采用无PG矢量控制方式。
3.6 限位开关
起重机大车运行设置两端极限的机械和电气限位装置： 电动葫芦起升设置上极限和下极限的限位装置。
3.7 低压电器元件
主要低压电器元件选用进口西门子和施耐德低压元器件。
3.8 操作方式
地面遥控器操作，遥控器选用台湾禹鼎品牌。
3.9 电器箱的敷设
所有电器控制箱均固定在起重机端梁上或主梁斜板上，便于维修。电动葫芦上不放电器控制箱。
3.10 电线电缆
起重机的改造所需的电线电缆均采用符合国标要求的优质名牌产品。
