起重机双绳和四绳抓斗钢丝绳绕法图解

发布时间:2018/09/06

双绳抓斗和四绳抓斗是起重机上常用的两种抓斗,可以和桥式起重机及门式起重机配合使用,完成散状物料的搬运工作,被广泛用于垃圾厂、清污厂、料场、煤厂等场合。有些朋友对双绳抓斗及四绳抓斗钢丝绳绕法不是太了解,小编为大家分享下钢丝绳绕法。抓斗钢丝绳绕法分3倍率、4倍率、5倍率、6倍率等几种,选择哪些方式,要根据抓斗结构进行选择。

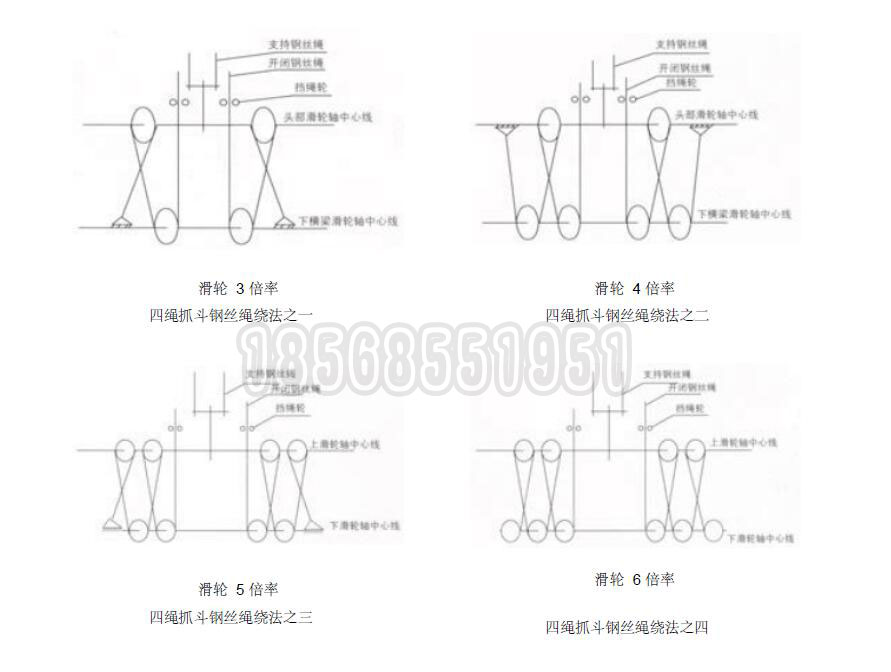

四绳抓斗钢丝绳绕法图解
对于四绳抓斗,在起重机上,分别配有两组双排绳圈筒,每组圈筒引出两组钢丝绳,其中一组两根钢丝绳分别捆扎在抓斗平衡架两端的斜壳或(吊绳环与捆绳轮子)上,作支持钢绳用。另一组两根作开闭钢绳用,它们分别经过档绳轮,头部滑轮,下横梁滑轮形成滑轮组,起着抓斗的开闭作用。

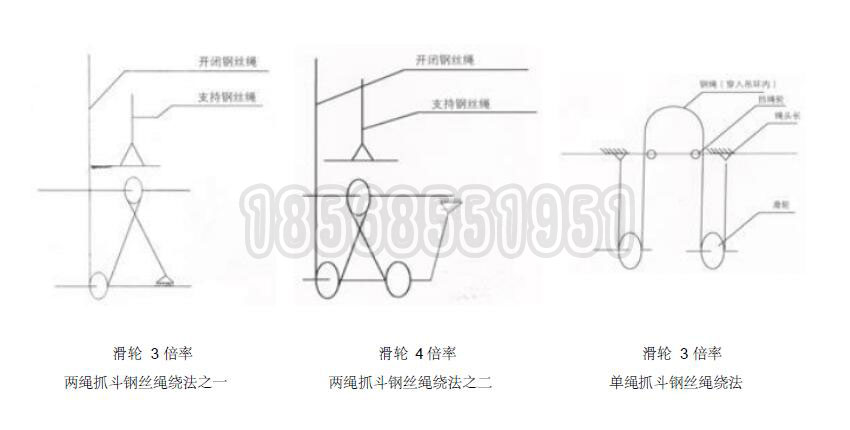

双绳抓斗钢丝绳绕法图解
其他抓斗钢丝绳绕法
双绳抓斗和四绳抓斗相比,结构更简单一些,大家会很快掌握抓斗钢丝绳的缠绕方法。欢迎大家一起交流学习。
